简答题

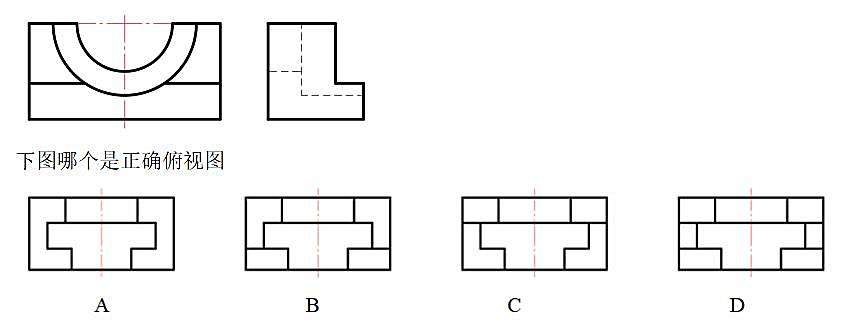

根据主、左视图，想象出组合体的形状，找出正确俯视图。
A、图A
B、图B
C、图C
D、图D
查看答案与解析
简答题
机械图样中不可见轮廓线采用( )来绘制。 A、细点划线 B、粗实线 C、虚线 D、细实线
简答题
正投影的投射线和投影面( )。 A、平行 B、倾斜 C、垂直 D、成45°角
简答题
机械图样中角度尺寸在标注时，文字一律( )书写。 A、水平 B、垂直 C、倾斜 D、都可以
简答题
结合俯视图，判断下图所示主视图是否正确。
简答题
技术制图国家标准规定幅面代号A4的图纸，其长和宽是( ) 。 A、420,297 B、841,594 C、297,210 D、594, 420
简答题
按照机械制图国家标准的规定，图纸上图框线必须用 ( )线绘制。 A、细实线 B、粗实线 C、点画线 D、其它三种选项都不对
简答题
已知图样中线段长度为20mm，作图比例为2∶1，则物体的实际长度为( )mm。 A、10 B、40 C、20 D、其它答案都不对
简答题
左视图可反映物体哪两个方向的尺寸？ A、长和宽 B、宽和高 C、长和高
简答题
根据主、俯视图，想象组合体的形状，找出错误的左视图。 A、图A B、图B C、图C D、图D
简答题
每张图纸都必须画出标题栏，国家标准规定标题栏应位于图纸的()。 A、右上角 B、右下角 C、左下角 D、左上角
简答题
结合俯视图，判断下图所示主视图是否正确。
简答题
俯视图可反映物体哪两个方向的尺寸？ A、长和宽 B、宽和高 C、长和高
简答题
三视图的三等关系是有( )？ A、长对正 B、高平齐 C、宽相等
简答题
绘制三视图始终要保证“长对正、高平齐、宽相等”的三等关系。
简答题
下列哪种图线可用于绘制剖面线( )。 A、点画线 B、细实线 C、粗实线 D、双折线
简答题
机械图样中竖直方向的线性尺寸，尺寸数字应写在尺寸线的()。 A、上方 B、左方 C、右方 D、都可以
简答题
字母和数字分A型和B型，B型的笔画宽度比 A 型( )。 A、窄 B、宽 C、一样宽 D、其它答案都不对
简答题
已知图形的绘图比例为1︰5，若物体的尺寸为60， 图形上相应尺寸标注为()。 A、20 B、300 C、12 D、60
简答题
看懂主、俯视图，想象出组合体的形状，找出错误的一组视图。 A、图A B、图B C、图C D、图D
