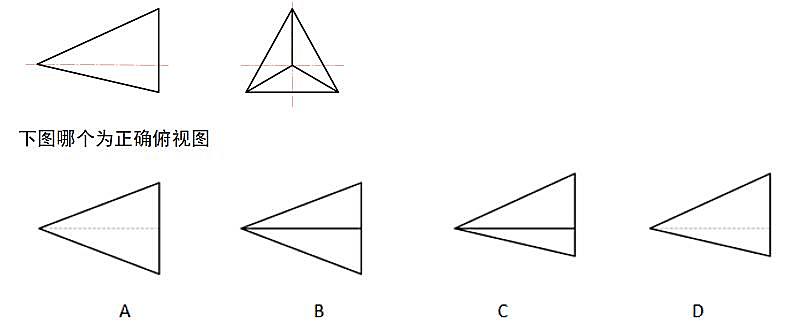

根据主、左视图，想象出基本体的形状，找出正确的俯视图。
A、图A
B、图B
C、图C
D、图D
查看答案与解析
简答题
组合体尺寸标注的种类包括( )。 A、定形 B、定位 C、总体尺寸
简答题
根据主、俯视图，想象组合体的形状，找出错误的左视图。 A、图A B、图B C、图C D、图D
简答题
组合体读图过程中，要抓住哪两个特征视图？ A、形状特征 B、方向特征 C、位置特征
多选题
当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。
简答题
制图国家标准规定，字体的字号，即字体的高度，单位为( )。 A、毫米 B、厘米 C、米 D、微米
简答题
斜度符号中斜线的方向与图中的斜度方向可以不一致。
简答题
若采用1:5的比例绘制直径为40的圆，其绘图直径为( )。 A、∅10 B、∅160 C、∅200 D、∅8
简答题
根据立体图，判断CD是( )位置线？。 A、正平线 B、铅垂线 C、侧平线 D、一般位置直线
简答题
结合主、左视图，判断下图所示俯视图是否正确。
简答题
绘制细点画线时，其两端应超出图形轮廓线3~5mm。
简答题
结合俯视图，判断下图所示主视图是否正确。
简答题
图示组合体的三视图是正确的。
简答题
组合体尺寸标注过程中，同方向的平行尺寸，应小尺寸在里
简答题
如图所示，正六棱柱上A点的水平投影位于（ ）？ A、过a＇作X轴垂线，与正六边形交点取上方 B、过a＇作X轴垂线，与正六边形交点取下方 C、以上均不是
简答题
V面的重影点，( )坐标大的点可见。 A、X B、Z C、Y
简答题
若组合体的两表面不平齐，则两形体表面衔接处不画分界线
简答题
当半径为R的连接弧与已知直线相切时，其圆心轨迹为距离已知直线为R的平行线。
简答题
对于叠加型组合体，绘图时选择线面分析法
简答题
侧垂线在水平投影面上具有()特性？ A、显实性 B、积聚性 C、类似性
简答题
空间两点的上下位置由()和()投影来判断？ A、正面、水平 B、水平、侧面 C、正面、侧面
