电路原理-2022春
第6周 电路定理
题目详情
多选题

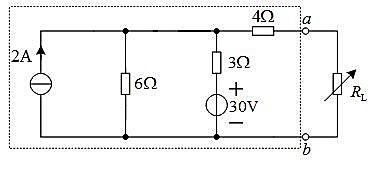

Q4-3．电路如图所示，其中电阻RL可调，问：（1）、虚线部分电路的戴维宁等效电路；（2）、RL为何值时能获得最大功率？最大功率为多少？
查看答案与解析
简答题
已知某支路中的电流 为4A，那么可以用方向不变，大小为【 】的电【 】源来替代该支路？（ ） A、4V，压； B、4V，流； C、4A，压； D、4A，流；
多选题
Q4-1.试运用叠加定理求图示电路中的电流I和电压U。
简答题
已知某含源一端口网络中的电源发出的功率为50W，负载所吸收的功率为20W ，那么该网络的传输效率为（ ） 。 A、40%； B、60%； C、250%； D、以上答案都不对
多选题
Q4-2.电路如图4.22所示，已知I=2A，试用替代定理求电阻R值。
简答题
“负载在获得最大功率时，所消耗的功率与戴维宁等效电阻上所消耗的功率相等。”这一说法是否正确？（ ） A、正确 B、错误 C、无法判断
简答题
关于戴维宁定理的应用，下列叙述中错误的是?（ ） A、戴维宁定理可将复杂的有源线性二端电路等效为一个电压源与电阻串联的电路模型； B、在戴维宁等效电路中的电压源电压是有源线性二端网络端口的开路电压； C、用戴维宁等效电路替代有源二端网络，对外电路（端口以外的电路）求解没有任何影响； D、当有源二端网络内含有受控源时，求戴维宁等效电阻，可将受控源置为零；
简答题
已知某电路的诺顿等效电路中的短路电流为4A ，等效电阻为6Ω，当负载满足最大功率匹配条件下，可获得的最大功率为（ ）W。 A、12； B、24； C、48； D、96；
简答题
关于叠加定理的应用，各独立源处理方法为( )。 A、不作用的电压源用开路替代，不作用的电流源用开路替代； B、不作用的电压源用短路替代，不作用的电流源用开路替代； C、不作用的电压源用短路替代，不作用的电流源用短路替代； D、不作用的电压源用开路替代，不作用的电流源用短路替代；
简答题
关于齐次定理的应用，下列叙述中错误的是?（ ） A、齐次定理仅适用于线性电路的计算； B、在应用齐次定理时，当电路的某个激励增大K倍，则电路的总响应将同样增大K倍； C、在应用齐次定理时，所讲的激励是指独立源，不包括受控源； D、用齐次定理分析线性梯形电路特别有效；
